直線篩概述

直線篩有很多種不同的型號其對應著不同的篩分產量，適用于粒度在0.074-5mm、含水量小于70%、無粘性的各種干式粉狀物料的篩分。大給料粒度不大于10mm。

直線篩基本原理系借電機軸上下端所安裝的重錘（不平蘅重錘），將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變原料的行進方向。廣泛應用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀或顆粒狀物料的篩分。

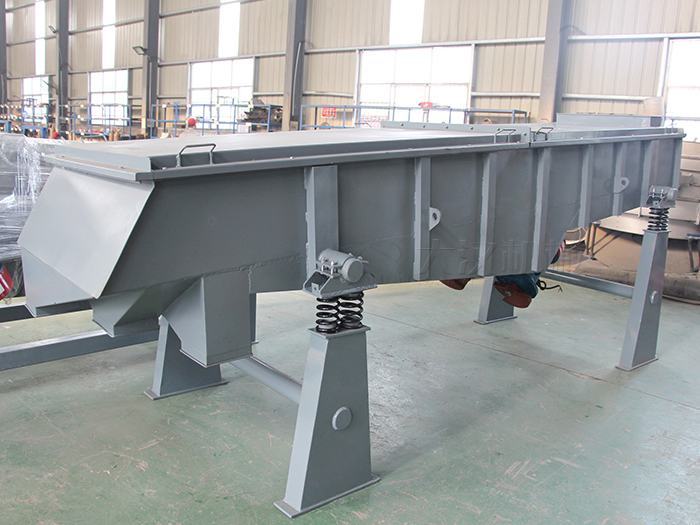

直線篩篩分沙土現場

直線篩工作原理

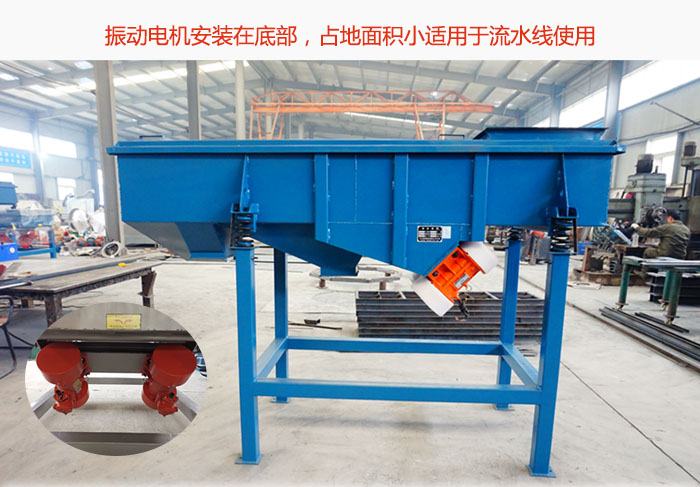

直線篩是雙振動電機驅動。當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

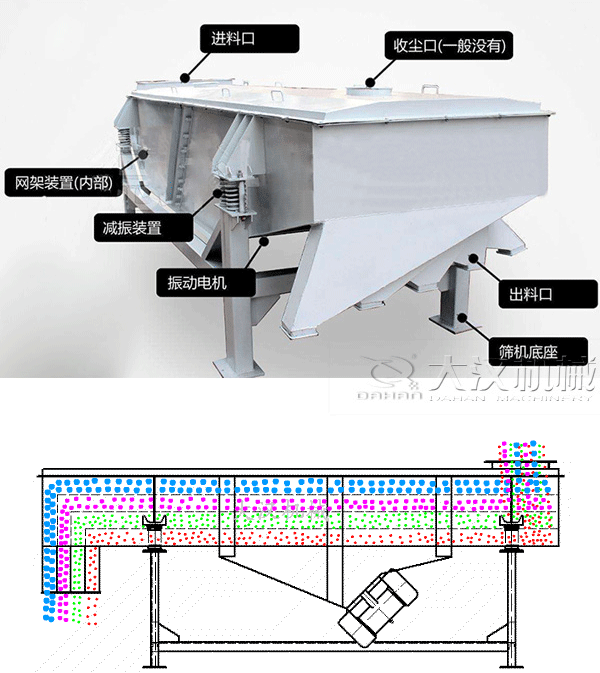

關于“直線振動篩工作原理結構圖”詳解

直線篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

直線篩特點

1、獨特之篩網結構設計，方便和快速更換篩網，此外此種設計允許使用各種篩網 。耗能少、噪音低、篩網使用壽命長。

2、篩機設計；精巧和容易裝配，一人即可操作篩機。全封閉結構、自動排料、更適合于流水線作業。

3、篩分精度高、處理量大、結構簡單。

4、其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間 之生產過程可降低諸多成本。密封性好、極少粉塵溢散。

5、篩體各部分均采用扎制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好,牢固可靠。

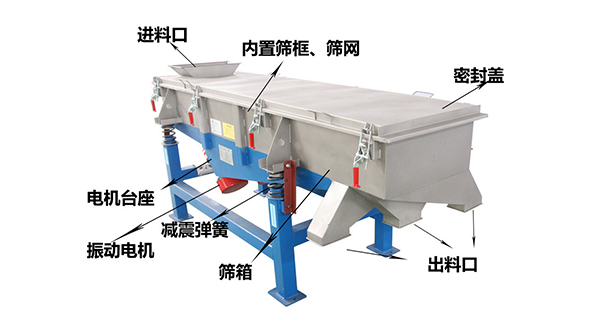

直線篩結構圖

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

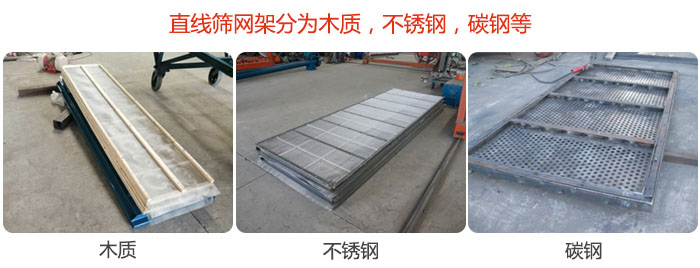

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

直線篩使用行業

對粉狀、顆粒狀物料的篩選和分級，廣泛應用于煤炭、水電、礦山、建材、化工、塑料、磨料、醫藥、糧食、炭素、化肥等行業。

售后服務

1、保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

2、質量保證期結束后，我廠將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。
